突破力控极限：ACU20PCD压力控制器在碳化硅（SiC）功率模块银烧结工艺中的应用
一、行业背景：SiC 封装的“热”挑战与银烧结的崛起
随着新能源汽车（NEV）向 800V 甚至更高压的平台演进，碳化硅（SiC）功率模块因其出色的耐高压、高频和高温特性，正在加速替代传统的 IGBT。然而，SiC 芯片的结温极高，传统的锡焊工艺（熔点约 220℃）在长期高负荷下极易发生热疲劳甚至二次熔化。
为彻底解决散热与可靠性瓶颈，加压银烧结（Pressure-Assisted Silver Sintering）已成为高端 SiC 模块封装的标配工艺。该工艺利用纯银颗粒在高温和高压下的固态原子扩散，形成致密且熔点高达 961℃ 的纯银连接层。在这一过程中，封装机台的压力控制精度直接决定了烧结层的孔隙率与芯片的存活率，是整个封装设备中最核心的“机电一体化”技术壁垒。
二、客户痛点：30kN 烧结机台的苛刻力控需求
在国内某头部车规级 SiC 功率模块制造商的 30kN（约 3 吨）大面积银烧结量产产线上，其核心设备采用了“定高压合+气缸柔性加压”的设计。在此架构下，气路中不设主动增压机构，唯一的气源和力控中枢就是前端的比例压力控制器。
客户在该工艺段面临三大极其苛刻的力控挑战：
1、绝不容忍超调（Zero Overshoot）
SiC 芯片极其昂贵且质地极脆。在加压瞬间，若气动控制产生压力超调，气缸推力的瞬间尖峰会直接压碎芯片，导致极其高昂的报废损失。
2、高压驱动下的极小静差
为了在 60mm 左右的紧凑气缸内输出 30kN 的巨大推力（折算到芯片表面的烧结压强需达到 15-30 MPa），控制器必须稳定调控高达 10MPa 的气源压力，且在长达十几分钟的高温保压过程中不能出现压力漂移，否则烧结层极易出现空洞。
3、高分辨率与宽量程兼容
从烧结初期的微压贴合，到后期的峰值固化，控制器需要在极宽的压力区间内保持高精度的线性响应，以适应不同尺寸模块的生产需求。
三、解决方案：ACU20PCD 智能压力控制器
▲ ACU20PCD 高压智能压力控制器（10MPa 标准 / 最高支持 40MPa）
针对上述极限工况，该产线的 30kN 烧结机台全面批量采用了 ACCU（北京精量科技）型号为 ACU20PCD 的高压智能压力控制器，完美攻克了 SiC 银烧结的严苛工艺难点。
核心技术优势：
• 超高压流体控制能力（10MPa 标准 / 最高支持 40MPa）
市面上常规的电气比例阀通常只能处理 1.0 MPa 以下的低压空气。ACU20PCD 凭借卓越的机械阀体设计与耐高压密封技术，可直接精准调控 10MPa（最高可选配 40MPa） 的高压氮气或压缩空气。这种降维打击般的高压处理能力，使得设备商可以使用极小尺寸的执行气缸输出吨级推力，大幅缩小了机台体积并极大地提升了气动回路的动态响应速度。
• “零”超调的机电闭环算法
针对 SiC 芯片极易碎裂的痛点，ACU20PCD 内部集成了高频采样的精密压力传感器与深度优化的 PID 闭环控制算法。在阶跃给定信号下，阀芯能够实现极其平滑的动态寻优，在快速建压的同时实现真正的“无超调”，如同给设备加上了智能的柔性减震系统，将芯片受力压碎的风险降至最低。
• 极致的稳态精度与直观的数字交互
ACU20PCD 具有工业级的坚固金属阀座与直观的全彩数字交互界面。其稳态控制误差极低，能够将设定压力精准锁定，确保烧结过程中微米级银颗粒的持续、均匀受压，最终帮助客户压制出孔隙率极低（<5%）、热阻极小的高质量导热层。

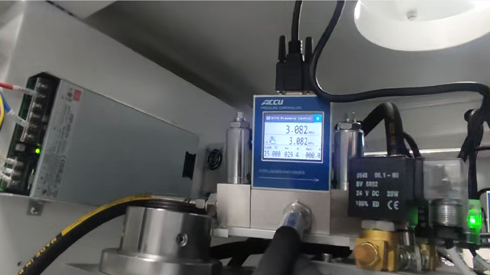

▲ 客户应用反馈实拍图
四、客户价值与效益
通过引入ACU20PCD压力控制器，该客户的高端银烧结设备实现了真正的柔性、精准加压：
• 良率大幅提升：彻底解决了加压初期的瞬时冲压导致的芯片碎裂问题。
• 工艺一致性极高：高度稳定的高压输出，确保了每一批次 SiC 功率模块内部烧结层的致密度和热阻一致性，全面满足了车规级器件的严苛检验标准。
• 系统大幅简化：仅用单一控制器即完成了复杂的高压力控逻辑，彻底免除了昂贵且笨重的多级气动增压或伺服液压站，降低了设备的整体制造成本与后期维护难度。
结语：
在先进半导体封装领域，微观工艺的突破往往依赖于宏观设备的极致精密控制。ACU20PCD 不仅是一款卓越的压力控制器，更是连接“气动控制”与“精密制造”的核心机电枢纽，正为国产高端半导体设备的崛起提供着最坚实的底层流体控制保障。
