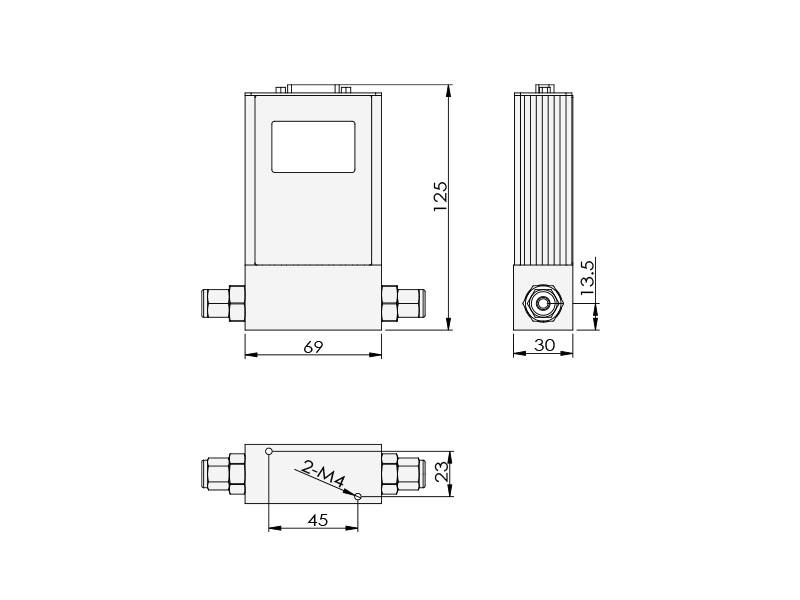

ACU10FD-LC尺寸图
ACU10FD系列
ACU10FD数字型质量流量控制器由质量流量传感器，层流分层件，流量控制器调节阀和放大控制电路组成，采用数字信号输入输出，具有预热时间短，零漂小，可靠性高等特点。
所属分类：
产品附件：
产品描述
- 产品描述
-
ACU10FD | 40台MFC电脑远程测控实拍
https://mp.weixin.qq.com/s/GCGnE52pB9_DvmB33T0heQ
一、产品概述
◆热式原理，响应快，精度高
◆管状分流，不易堵塞
◆适用于各种低压和高压管道
◆预热时间短，零漂小，可靠性高
◆数字量输入/输出可使用二次表或流量计算机控制和显示流量
ACU10FD 质量流量控制器由质量流量传感器，层流分层件，流量控制器调节阀和放大控制电路等部件组成。它利用流动流体传递热量改变测量毛细管壁温度分布的热传导分布效应而制成。
ACU10FD 质量流量控制器采用毛细管传热前后温度差量热法原理测量气体的质量流量，不受温度压力的影响。将传感器测得的流量信号进行放大，然后与设定的电压进行比较，用所得的差值去驱动控制调节阀门，闭环控制流过通道的流量使之与设定的流量相等。
二、产品应用
玻璃行业 太阳能 大气监测 工业制作 石油石化 煤炭冶金 制气配气 环保 各种仪器分析 三、产品参数
系列 ACU10FD 型号 LC LM MC MM BC BM 量程范围 0-（2,5,10...1000）SCCM， 0-（1，5，10...30）SLM 0-（30,40,50...300)SLM 0-（300,400,500...3000)SLM 准确度 ±1.0%F.S 线性 ±0.5%F.S 重复精度 ±0.2%F.S 工作差压 0.1~0.5MPa（订货时指定） 量程比 50：1 100：1 50：1 100：1 50：1 100：1 响应时间 <0.8s 模拟量 0～5V、4～20mA 数字量 RS232/485，MODBUS协议 供电 ±15VDC，24VDC 工作温度 0～50℃ 工作压降 <0.01Mpa 最大耐压 3MPa/10MPa（订货时指定） 电气连接 DB15孔 漏率 1×10-9Pa m³/S 温度系数 ±0.025%F.S/℃ 阀门 阀门长闭 / 阀门长闭 / 阀门长闭 / 底座材质 不锈钢 密封材质 氟橡胶，丁腈橡胶，三元乙丙，全氟醚 表体螺纹 G3/8内螺纹 G1/2内螺纹 接头 卡套、宝塔、快插、VCR、法兰等 四、产品尺寸图

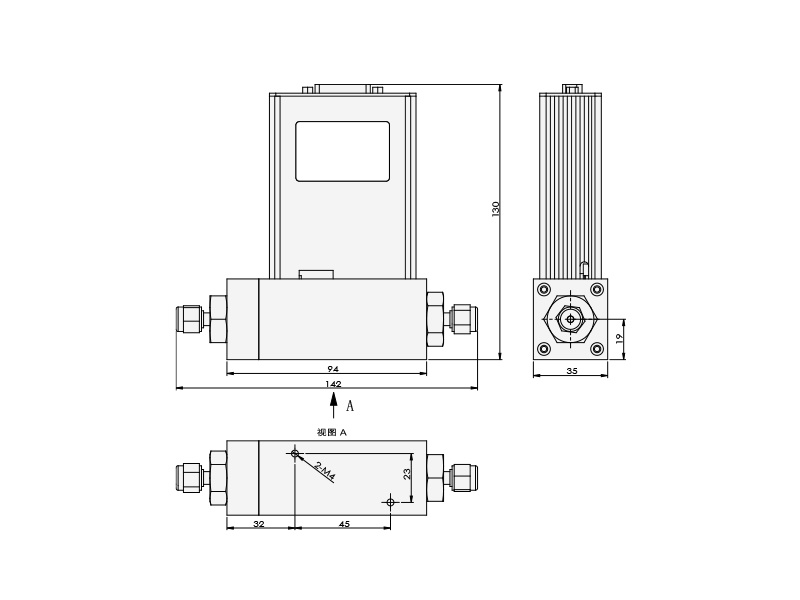

ACU10FD-LM尺寸图
ACU10FD-MC尺寸图
ACU10FD-MM尺寸图
ACU10FD-BC尺寸图
ACU10FD-BM尺寸图
五、可选配套测控软件 （另外收取费用）
质量流量测控系统V5.0
