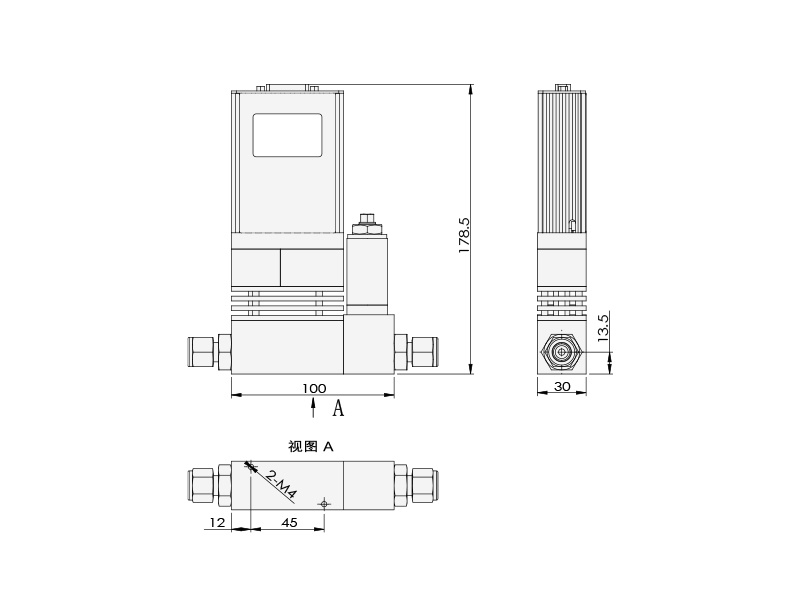

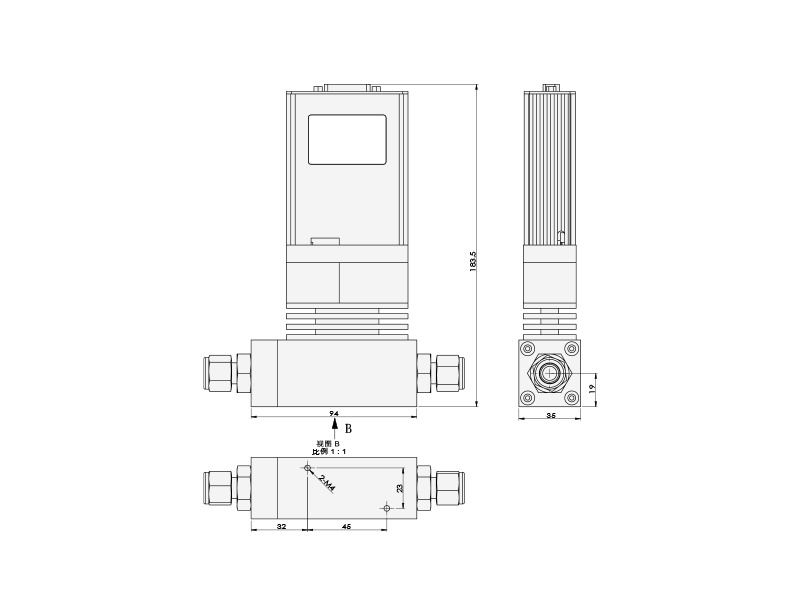

ACU10FCH-LC一体式尺寸图
ACU10FCH系列
ACU10FCH系列高温型质量流量计，可快速精确测量过程气体/液体/蒸汽的体积流量/质量流量； ACU10HCH系列高温型质量流量控制器，采用定制的高速比例控制阀对气体/液体/蒸汽体积流量/质量流量进行精确控制。
所属分类：
产品附件：
产品描述
- 产品描述
-
一、产品概述
◆可快速精确测量过程气体/液体/蒸汽的体积流量/质量流量
◆采用定制的高速比例控制阀对介质体积流量/质量流量进行精确控制
◆测量液体时，带有独具特色的排气孔可轻松排出空气
◆集成式多功能数字显示屏，允许用户仅通过屏幕按钮操作便可控制设定值及PID阀门调节，同时开放模拟输入输出和RS-485数字通讯
◆内部无可移动组件和热元件，通过抗振动测试，对安装方向不敏感
◆采用内部补偿型层流压差技术，使得大流量范围下流体仍旧保持层流运动
◆提供完善的用户支持，包括技术咨询、快捷的设备校准服务和有条件的终身质保
二、产品应用
ACU10FCH系列高温型质量流量计/控制器广泛应用于各行业领域，如：工艺制造、食品分析、分析性测试与计量等。
多变量测量以及50:1量程可调比，使得仅用一台ACU10FCH高温型质量流量计/控制器便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间，确保过程气体/液体/蒸汽正常工作。
三、技术参数
系 列 ACU10FCH 型号 LC LM MC MM BC BM 量程范围 气体：0-（2,5,10...1000）SCCM， 0-（1，5，10...30）SLM 气体：0-（30,40,50...300)SLM 气体：0-（300,400,500...3000)SLM 液体：0-（2,5,10...500）SCCM 液体：0-（500,600...1000）SCCM， 0-（1,2,3...10）SLM 液体：0-（1，2，30...10）SLM 蒸汽：0-（2,5,10...1000）SCCM， 0-（1,2,3...10）SLM 0-（10,20,30...100)SLM 0-（100,150，200...500)SLM 准确度 ±1.0%F.S 重复性 ±1%F.S 零点漂移&满量程漂移 0.02% F.S/ ºC/Atm 工作差压 0.1~0.5MPa（订货时指定） 量程比 50：1 100：1 50：1 100：1 50：1 100：1 典型响应时间 200 毫秒(可调整) 模拟量 0～5V、4～20mA 数字量 RS232/485，MODBUS协议 供电 24VDC 工作温度 +10~+50℃ 工作压降 <0.01Mpa 工作压力 ＜1MPa 电气连接 DB15孔 防护等级 IP40 漏率 1×10-9Pa m³/S 阀门 阀门长闭 / 阀门长闭 / 阀门长闭 / 底座材质 不锈钢 密封材质 氟橡胶，丁腈橡胶，三元乙丙，全氟醚 表体螺纹 G3/8内螺纹 G1/2内螺纹 接头 卡套、宝塔、快插、VCR、法兰等 四、产品尺寸图

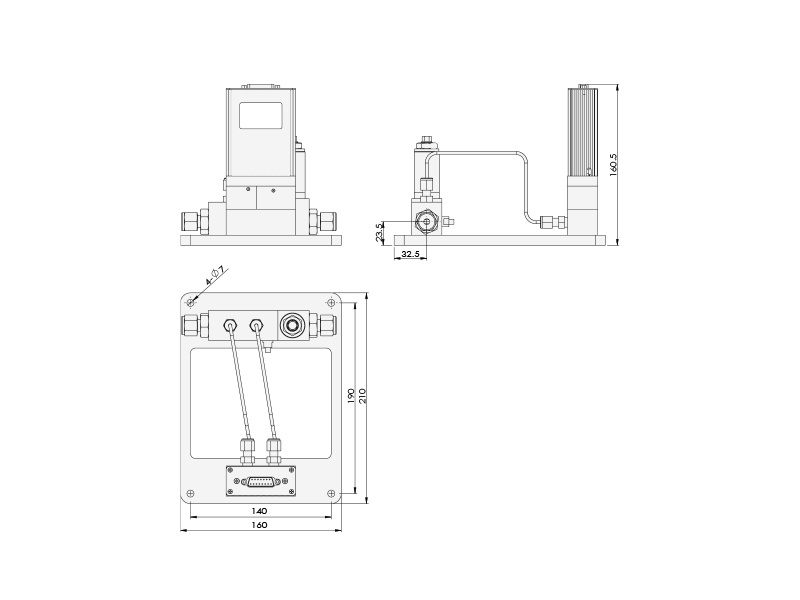

ACU10FCH-LC分体尺寸图

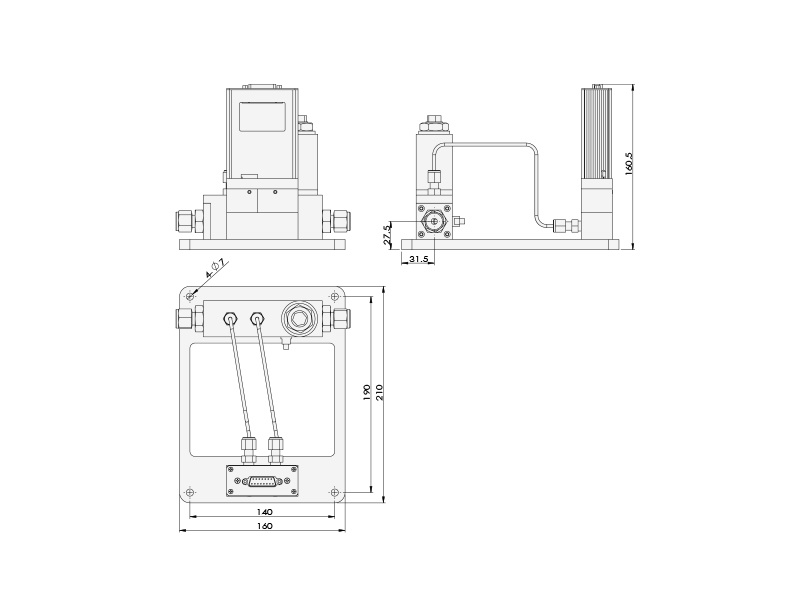

ACU10FCH-LM分体尺寸图

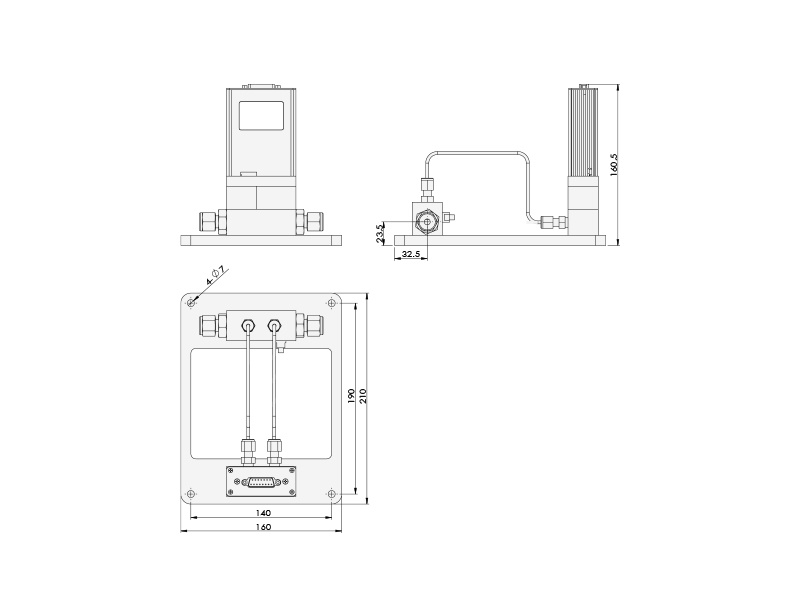

ACU10FCH-MC分体尺寸图

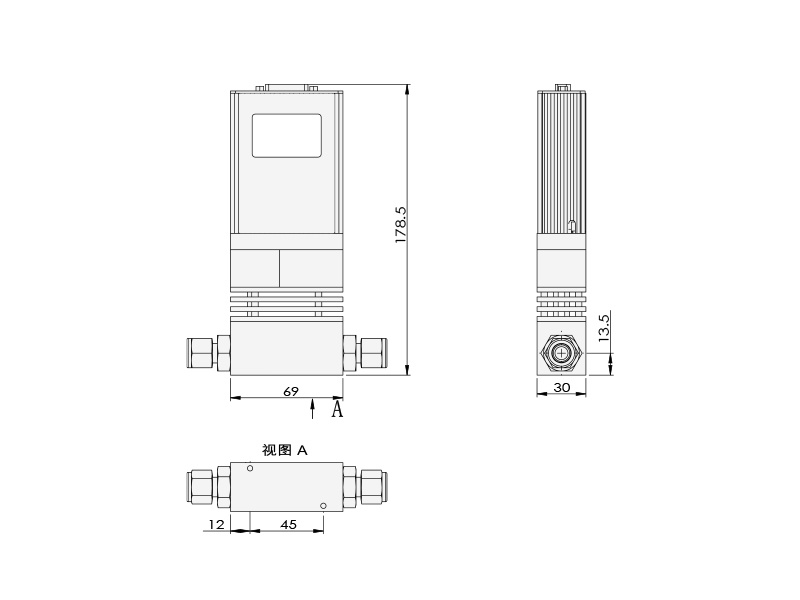

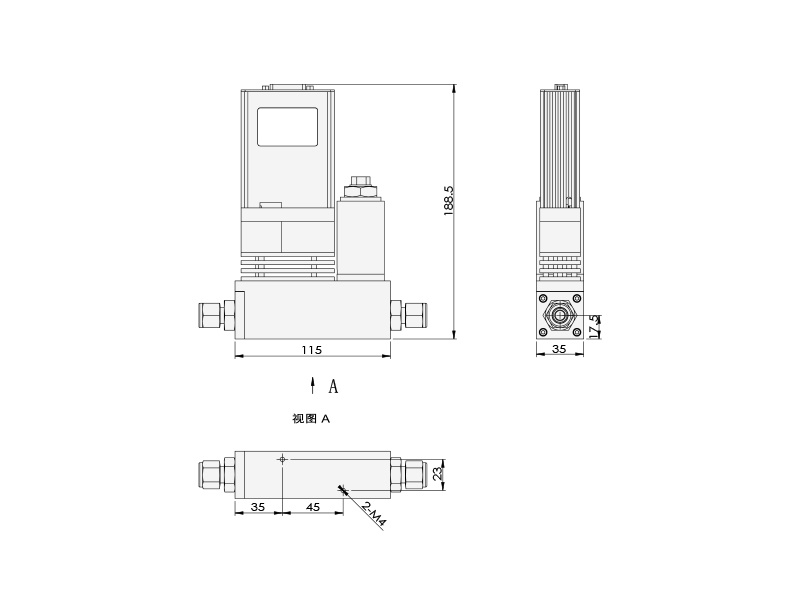

ACU10FCH-MM一体式尺寸图

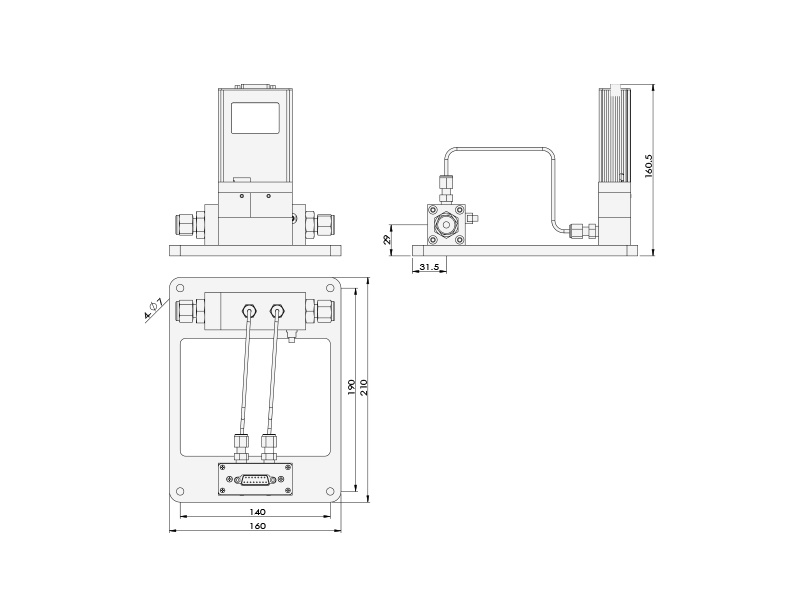

ACU10FCH-MM分体尺寸图
五、高温蒸汽流量控制器

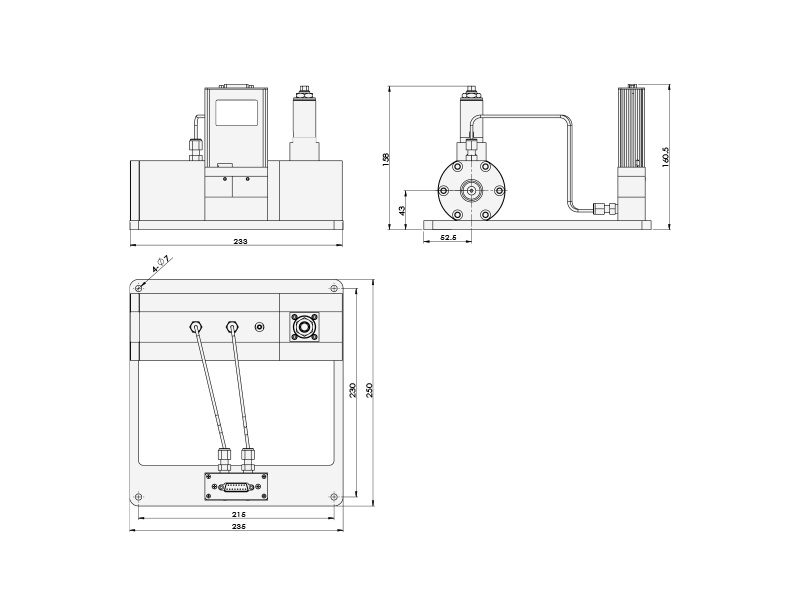

当所测介质和流量不同时，产品外观和尺寸可能会有所不同。如，下图中所示为中量程高温蒸汽流量控制器，请您根据实际工况进行咨询。
（高温蒸汽流量控制器）
六、可选配套测控软件 （另外收取费用）
质量流量测控系统V5.0
