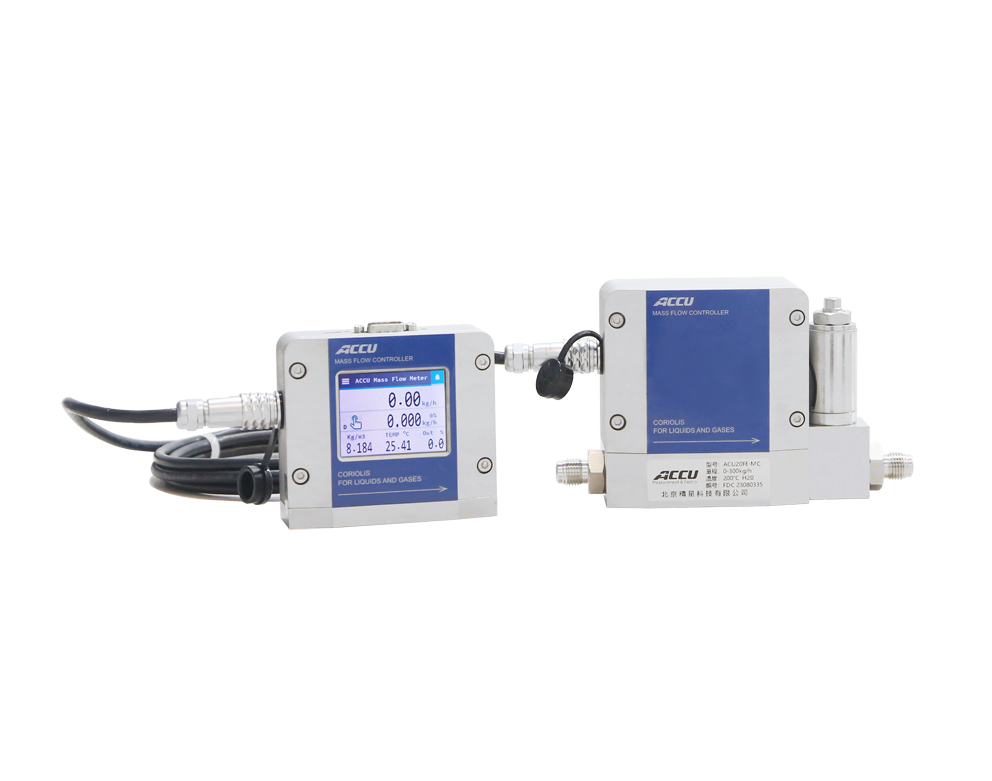

ACU20FD系列

ACU20FD数字型质量流量计由质量流量传感器，层流分层件，流量控制器调节阀和放大控制电路组成，采用数字信号输入输出，具有预热时间短，零漂小，可靠性高等特点。

所属分类：

产品附件：

◆热式原理，精度更高，响应更快，带网口

◆管状分流，不易堵塞

◆适用于各种低压和高压管道

◆预热时间短，零漂小，可靠性高

◆模拟量输入/输出可使用二次表或流量计算机控制和显示流量

ACU20FD高精度质量流量计/流量控制器采用毛细管传热前后温度差量热法原理测量气体的质量流量，不受温度压力的影响。将传感器测得的流量信号进行放大，然后与设定的电压进行比较，用所得的差值去驱动控制调节阀门，闭环控制流过通道的流量使之与设定的流量相等。

玻璃行业	太阳能	大气监测	工业制作	石油石化
煤炭冶金	制气配气	环保	各种仪器分析

系列	ACU20FD
型号	LC	LM	MC	MM	BC	BM	HC	HM
量程范围	0-（2,5,10...1000）SCCM， 0-（1，5，10...30）SLM		0-（30,40,50...300)SLM		0-（300,400,500...3000)SLM		0-（3000，4000...10000）SLM
准确度	±0.5%F.S
线性	±0.5%F.S
重复精度	±0.2%F.S
响应时间	<0.2s	<0.1s	<0.2s	<0.1s	<0.2s	<0.1s	<0.2s	<0.1s
工作差压	0.1~0.5MPa（订货时指定）
量程比	50：1	100：1	50：1	100：1	50：1	100：1	50：1	100：1
模拟量	0～5V、4～20mA
数字量	RS232/485，MODBUS协议
供电	24VDC
通讯协议	Modbus、DeviceNet、profinet、ErtherCAT、profibus等
工作温度	0~50℃
最大耐压	3MPa/10MPa（订货时指定）
电气连接	DB9孔
显示屏	可触显示屏
漏率	1×10⁻9Pa m³/S
防护等级	IP40
阀门	阀门长闭	/	阀门长闭	/	阀门长闭	/	阀门长闭	/
底座材质	不锈钢
密封材质	氟橡胶，丁腈橡胶，三元乙丙，全氟醚
表体螺纹	G3/8内螺纹				G1/2内螺纹
接头	卡套、宝塔、快插、VCR、法兰等
